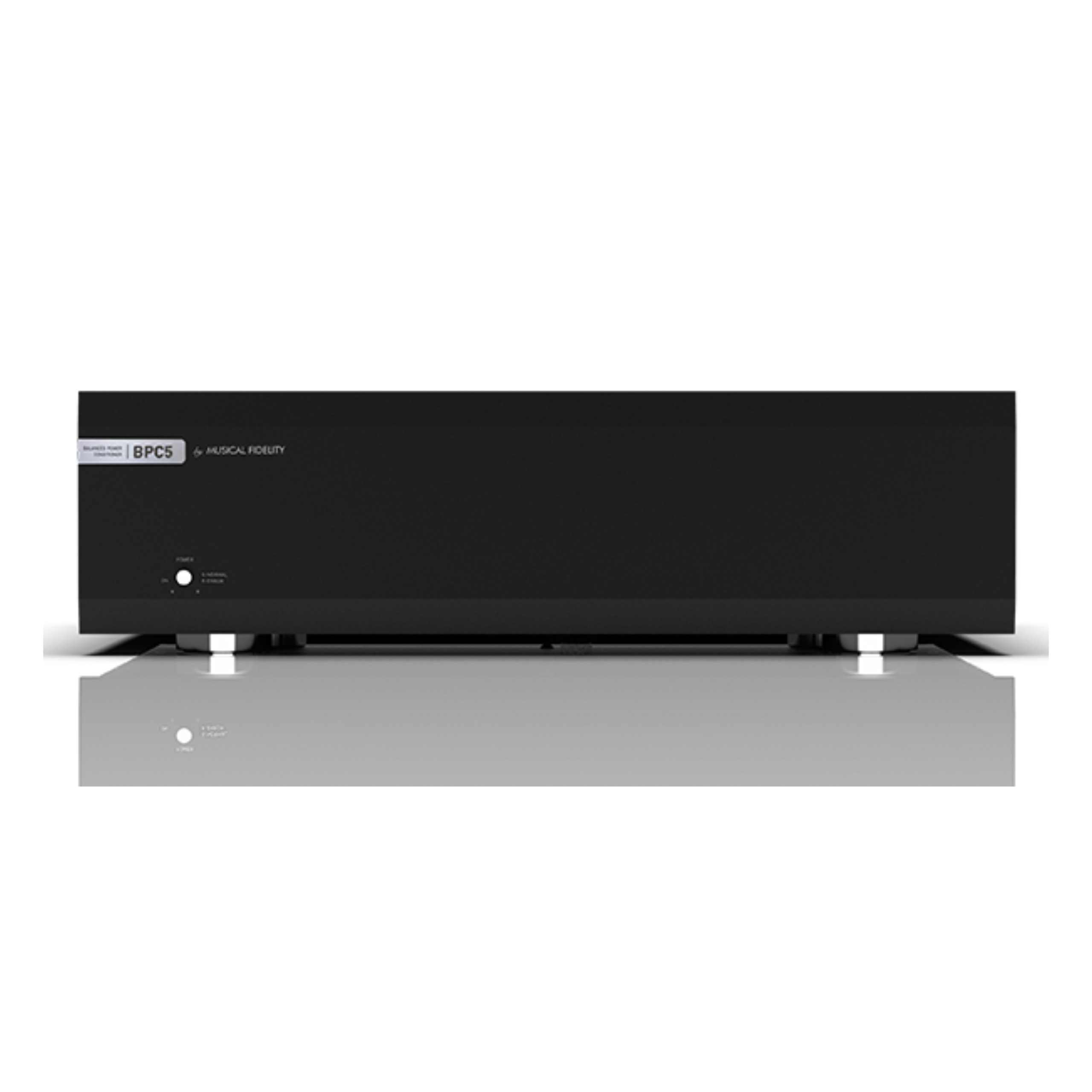

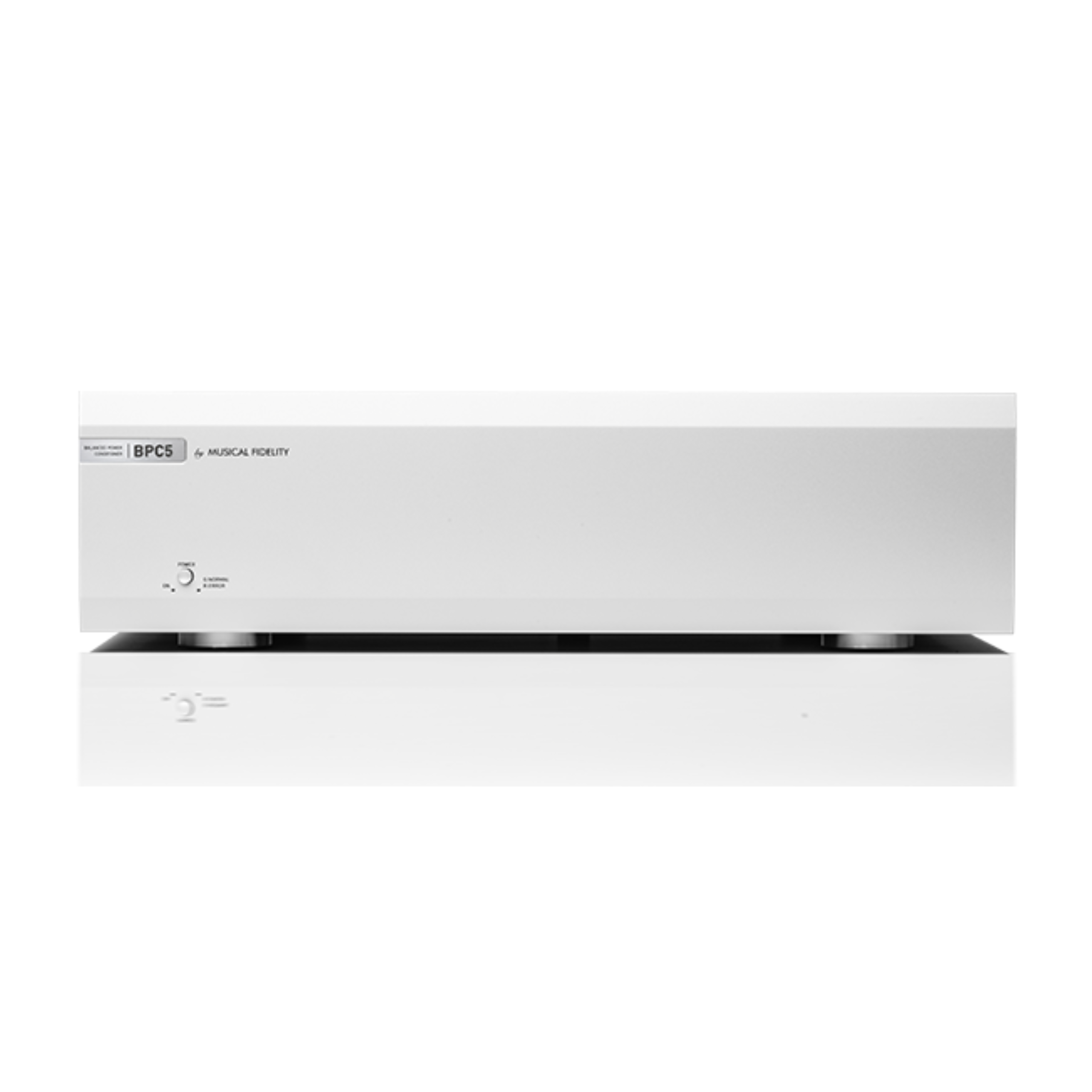

BPC5 – Présentation

Non seulement les composants principaux typiques comme les amplificateurs, les DAC ou les sources ont un impact sur la qualité du son, mais l’alimentation fournie à chaque appareil est également une pièce du puzzle très importante pour créer une configuration audio haut de gamme. Elle contribue de manière significative à la qualité sonore de chaque produit audio. Afin d’offrir la possibilité d’améliorer la qualité sonore, nous avons conçu notre série BPC (Balanced Power Conditioner) pour faire passer votre expérience d’écoute au niveau supérieur.

Description générale

Nos BPC sont équipés de plusieurs zones de sortie. Chaque zone est capable de délivrer une certaine puissance de sortie, qui ne doit pas être dépassée. Le BPC5 a une puissance de sortie maximale de 5A divisée en une zone de 800 watts et une de 200 watts. L’utilisation typique du BPC5 est d’alimenter des sources telles qu’un préamplificateur phono, un préamplificateur, un lecteur CD, etc., mais aussi des amplificateurs de puissance avec une consommation électrique maximale de 800 watts. Le plus grand avantage des zones multiples est d’éviter la contamination croisée en mode différentiel entre les appareils électroniques connectés. Nous recommandons fortement de connecter des appareils avec des alimentations à découpage dans une zone et des appareils électroniques avec des alimentations linéaires dans la seconde. Si le nombre de prises de courant n’est pas suffisant, une multiprise peut être connectée à condition de ne pas dépasser la puissance de sortie maximale de la zone. L’utilisation d’un BPC permet d’obtenir une scène sonore plus large, des contours de basse plus clairs et une meilleure séparation des instruments.

Transformateur toroïdal

La clé de tous les avantages des transformateurs toroïdaux réside dans leur efficacité, et la clé de l’efficacité réside dans le noyau du transformateur. Le noyau est une bande continue d’acier au silicium à grains orientés, enroulée comme un ressort d’horloge sous tension. Il n’y a pas d’entrefer, comme nous le savons avec les transformateurs EI standard, ce qui se traduit par un facteur d’empilement de 95 % de son poids. Les chiffres d’efficacité typiques pour les transformateurs toroïdaux sont de 90 %, ce qui signifie que 90 % de la puissance d’entrée est transformée en puissance de sortie et que seulement 10 % sont convertis en déchets tels que la chaleur, le rayonnement électromagnétique et les vibrations mécaniques. Les transformateurs toroïdaux rayonnent donc environ un dixième du champ magnétique des transformateurs EI. Grâce au rejet de mode commun (CMR), nous avons également pu éliminer le bruit et obtenir une puissance encore plus propre.

Protection contre les surtensions

Les conditionneurs d’alimentation BPC de Musical Fidelity protègent les équipements connectés grâce à leur suppression de surtension innovante en mode série qui veille également à maintenir la propreté de l’alimentation. La plupart des circuits de suppression de surtension sont en mode shunt. Les surtensions excessives sont « shuntées » vers la terre, ce qui augmente la tension de terre et peut contaminer les signaux audio et vidéo. Notre conception absorbe les surtensions supérieures à 2 V au-dessus de la tension de ligne de crête, de sorte que la terre n’est pas affectée.

Protection contre les surcharges et détection de tension d’entrée

Lorsque l’appareil détecte une surcharge, le « No-Fuse-Breaker » passe en mode protection. Si vous devez réinitialiser l’appareil, appuyez simplement sur le « No-Fuse-Breaker » et vérifiez votre système pour vous assurer que l’appareil n’est pas surchargé. Tous les BPC sont équipés d’une protection contre les sous-tensions (UVP) et les surtensions (OVP). Les LED sur le panneau avant indiquent l’état de fonctionnement actuel. Le vert signifie que l’appareil est en mode de fonctionnement normal. Si la LED est rouge, vérifiez si votre tension d’entrée est correcte.

BPC5 en bref

Généralement utilisé pour un amplificateur jusqu’à 800 W et des appareils sources numériques/analogiques

Caractéristiques

• 4 prises de courant et 2 zones d’alimentation isolées
• Puissance de sortie nominale max. de 5 A pour les deux zones combinées
• 1x zones de puissance 200VA, 1x zones de puissance 800VA
• Les zones de sortie vous permettent d’isoler les appareils dotés d’alimentations à découpage des appareils dotés d’alimentations linéaires pour des performances maximales
• Isolez les sources numériques modernes des sources analogiques telles que les préamplis phono ou les platines pour minimiser les interférences
• Une puissance plus propre, plus de dynamique et des scènes sonores plus grandes pour vos amplificateurs
• Protection contre les surtensions et bloqueur DC supérieur à 2 V
• Protection contre les surtensions et les sous-tensions
• Protection de surcharge
• Rigoureusement testé pour se conformer aux normes de sécurité les plus élevées de l’industrie

Transformateur toroïdal

• Transformateur de puissance isolant équilibré, ultra silencieux et à faible bruit
• Puissance de crête combinée de 1200 VA / 5 A
• Excellente atténuation RFI de plus de 57 dB

Construction mécanique

• Superbe qualité de fabrication haut de gamme
• La plaque frontale massive en aluminium et le boîtier en acier lourd protègent contre les interférences

BPC5 – Spécifications

Conditionneur de puissance

• Tension de sortie : 110-120 V/220-240 V
• Atténuation RFI : > 57 dB à 235 kHz, > 40 dB à 1 MHz
• 2 zones de sortie de puissance isolées
• Transformateur de puissance toroïdal équilibré
• Protection contre les surtensions et bloqueur CC ≥ 2 V
• Protection contre les surtensions et les sous-tensions
• Protection de surcharge

Connexions

• Prises de courant : 4 prises
• Zones d’alimentation isolées : 1x 200 VA, 1x 800 VA
• Puissance de sortie combinée maximale : 1 200 VA / 5 A
• Puissance de sortie nominale maximale : 800 VA / 5 A

Informations générales

• Tension secteur : 110-120 V/220-240 V. CA 50/60 Hz
• Consommation max. : 800 W
• Dimensions (L x H x P) : 440 x 125 x 400 mm
• Poids : 20,6 kg net / 25 kg en carton
